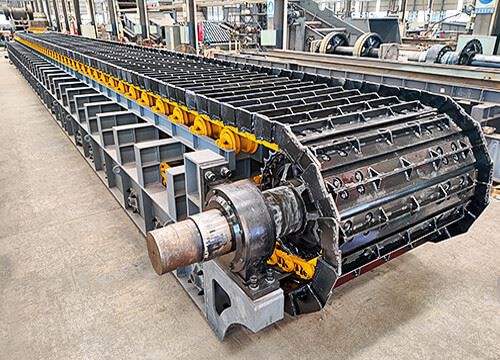

हैवी ड्यूटी एप्रन फीडरएक सतत परिवहन मशीन है जिसका व्यापक रूप से खनन, धातु विज्ञान, निर्माण सामग्री, बंदरगाह, कोयला और रसायन उद्योग और खनन उद्यमों में उपयोग किया जाता है। इसका उपयोग मुख्य रूप से स्टोरेज बिन या ट्रांसफर फ़नल से क्रशर, बैचिंग डिवाइस या परिवहन उपकरण में विभिन्न बड़े वजन और अपघर्षक थोक सामग्रियों की निरंतर और समान आपूर्ति और हस्तांतरण के लिए किया जाता है। यह अयस्क और कच्चे माल के प्रसंस्करण और निरंतर उत्पादन प्रक्रिया में महत्वपूर्ण और आवश्यक उपकरणों में से एक है। हेवी ड्यूटी एप्रन फीडर कर्षण घटक के रूप में 228.6 मिमी (9 ") की पिच के साथ एक उच्च शक्ति डोजर डाई फोर्जिंग चेन का उपयोग करता है। दो चेन एक बंद लूप बनाने के लिए शरीर के सिर पर स्थापित ड्राइविंग स्प्रोकेट की एक जोड़ी और शरीर के पीछे तनाव पहियों की एक जोड़ी को बायपास करती हैं। चेन की दो पंक्तियों का प्रत्येक लिंक सामग्री ले जाने में सक्षम एक सतत कन्वेयर लाइन बनाने के लिए एक ओवरलैपिंग, हेवी ड्यूटी कन्वेयर ग्रूव से सुसज्जित है। इसका अपना है वजन और सामग्री का वजन शरीर पर लगे सपोर्ट व्हील्स, चेन सपोर्ट व्हील्स और स्लाइड बीम की कई पंक्तियों द्वारा समर्थित होता है।
ट्रांसमिशन सिस्टम एसी फ्रीक्वेंसी कन्वर्जन स्पीड रेगुलेटिंग मोटर द्वारा रेड्यूसर से जुड़ा होता है, और फिर वाहक तंत्र कम गति वाले ऑपरेशन को चलाने के लिए विस्तार आस्तीन और ड्राइविंग डिवाइस से सीधे जुड़ा होता है। टेल बिन में छोड़ी गई सामग्री को नीचे काम करने वाली मशीनरी को निरंतर और समान फीडिंग के उद्देश्य को प्राप्त करने के लिए कन्वेइंग लाइन के साथ शरीर के सामने ले जाया जाता है। वर्तमान में, हेवी ड्यूटी एप्रन फीडर रिटर्न व्हील के लिए गिरने से रोकने का कोई उपाय नहीं है, जो अत्यधिक घिसाव या असामान्य बियरिंग शाफ्ट के कारण टूटना आसान है, जिसके परिणामस्वरूप यह गिर जाता है। सपोर्ट व्हील के बड़े वजन के कारण, निचले हिस्से के अन्य हिस्सों को तोड़ना आसान है, यदि यह कम पाया जाता है तो इसे निचले ओवरफ्लो स्क्रैपर द्वारा कोयला परिवहन प्रणाली में ले जाया जाएगा, और यहां तक कि स्क्रीनिंग मशीनरी में इसके प्रवेश से मूल और अन्य गंभीर परिणामों को नुकसान होगा।
हम फ्रेम संरचना और निश्चित सीट के माध्यम से व्हील ड्रॉप को रोकने के लिए एक हेवी ड्यूटी एप्रन फीडर रिटर्न व्हील ड्रॉप रोकथाम उपकरण प्रदान करते हैं। उपरोक्त उद्देश्य को प्राप्त करने के लिए, निम्नलिखित तकनीकी योजना के माध्यम से प्राप्त करें: हैवी ड्यूटी एप्रन फीडर रिटर्न व्हील एंटी-फॉल डिवाइस, एक फ्रेम संरचना सहित, फ्रेम संरचना में कई घुमावदार छड़ें और 2 क्रॉस छड़ें शामिल हैं, प्रत्येक घुमावदार छड़ एक दूसरे के समानांतर, एक ही आभासी सीधी रेखा पर स्थित कई घुमावदार छड़ें। बेंड रॉड का निचला हिस्सा एक सपोर्ट फ्रेम से जुड़ा होता है, और सपोर्ट फ्रेम कई बेंड रॉड्स के साथ तय होता है। फ्रेम संरचना का उपयोग पहिये को गिरने और क्षतिग्रस्त होने से बचाने के लिए किया जाता है। सपोर्ट फ्रेम का बायां सिरा एक स्पैन बीम से जुड़ा हुआ है, और स्पैन बीम को सपोर्ट फ्रेम के ऊपर व्यवस्थित किया गया है। स्पैन बीम के दोनों सिरे एक कॉलम से जुड़े होते हैं, और कॉलम की ऊपरी सतह को स्पैन बीम की साइड की दीवार से वेल्ड किया जाता है। स्पैन बीम की ऊपरी सतह को एक निश्चित सीट प्रदान की जाती है, निश्चित सीट का अनुभाग उल्टा "अवतल" फ़ॉन्ट होता है, और निश्चित सीट की आंतरिक सतह स्पैन बीम की ऊपरी सतह से जुड़ी होती है।
पिछली कला की तुलना में, उपयोगिता मॉडल के निम्नलिखित फायदे हैं: अनुप्रयोग में, हेवी ड्यूटी एप्रन फीडर रिटर्न सपोर्टिंग व्हील एक एंटी-गिरने वाले उपकरण से सुसज्जित है, और सपोर्टिंग व्हील को फ्रेम संरचना के झुकने वाले बार और क्रॉस बार द्वारा समर्थित किया जाता है, और सहायक फ्रेम फ्रेम संरचना है, जो अत्यधिक पहनने की सीमा या असामान्य असर शाफ्ट फ्रैक्चर के कारण सहायक व्हील के गिरने से प्रभावी ढंग से बच सकता है। सपोर्ट व्हील का एंटी-फॉल डिवाइस अन्य सहायक सुविधाओं को स्थापित किए बिना, सपोर्ट व्हील की स्थापना स्थिति द्वारा स्थापित किया जाता है, और इसकी संरचनात्मक ताकत अधिक होती है, जो सपोर्ट व्हील के गिरने पर उत्पन्न बल को पूरी तरह से झेल सकता है, और सपोर्ट व्हील के गिरने से होने वाले अन्य नुकसान को रोक सकता है।
