कोयला प्रसंस्करण संयंत्रों, धातुकर्म कार्यशालाओं, या निर्माण सामग्री उत्पादन लाइनों जैसे परिदृश्यों में, गीली और चिपचिपी सामग्री (जैसे कोयला कीचड़, अयस्क पाउडर और गीली रेत) को लगातार कंपन स्क्रीन में डाला जाता है। हालाँकि, पारंपरिक स्क्रीनिंग उपकरण में अक्सर स्क्रीन छेद बंद होने की परेशानी वाली समस्या का सामना करना पड़ता है। सामग्री स्क्रीन के छिद्रों में फंस जाती है, जिससे स्क्रीनिंग दक्षता में महत्वपूर्ण गिरावट आती है, बार-बार सफाई होती है, और उत्पादन कम दक्षता और उच्च लागत के दलदल में गिर जाता है।
इस समस्या के समाधान के लिए, हमने मैकेनिकल फ्लिप फ्लो स्क्रीन का विकास और उत्पादन किया है। इसकी उच्च स्क्रीनिंग दक्षता, बड़ी प्रसंस्करण क्षमता, स्क्रीन छिद्रों को बंद न करने और मजबूत अनुकूलनशीलता के कारण कोयला, खनन, धातु विज्ञान, बिजली, निर्माण सामग्री और पर्यावरण संरक्षण जैसे उद्योगों में इसका व्यापक रूप से उपयोग किया जाता है।
फ्लिप फ्लो स्क्रीन कार्य सिद्धांत
आप इसकी कल्पना एक कंबल को हिलाने के रूप में कर सकते हैं, पूरे फ्रेम को उठाकर हिलाना नहीं, बल्कि कंबल के दोनों किनारों को अपने हाथों से पकड़ना, खींचना और छोड़ना, जिससे कंबल स्वयं तीव्र तरंग जैसी गति से गुजरता है।
खींचने और छोड़ने की यह वैकल्पिक गति स्क्रीन जाल पर सामग्री को अत्यधिक उच्च ऊर्ध्वाधर त्वरण (30-50G तक) प्राप्त करने में सक्षम बनाती है, इस प्रकार हिंसक रूप से ऊपर फेंकी जाती है और अलग हो जाती है, स्क्रीन जाल से चिपके हुए सामग्री के गुच्छे भी पूरी तरह से फैल जाते हैं, और छलनी के छेद में फंसे कण प्रभावी ढंग से बाहर निकल जाते हैं।
फ्लिप फ्लो स्क्रीन तकनीकी पैरामीटर
| हैंडलिंग क्षमता: | 150~1400t/h |
| अधिकतम. स्क्रीन सतह की चौड़ाई: | 3000 मिमी |
| अधिकतम. स्क्रीन सतह की लंबाई: | 8820 मिमी |
| स्क्रीन परतों की संख्या: | 1~2 |
| स्क्रीन सतह का झुकाव: |
20 डिग्री ~30 डिग्री |
| मोटर पावर: | 22~75kw |

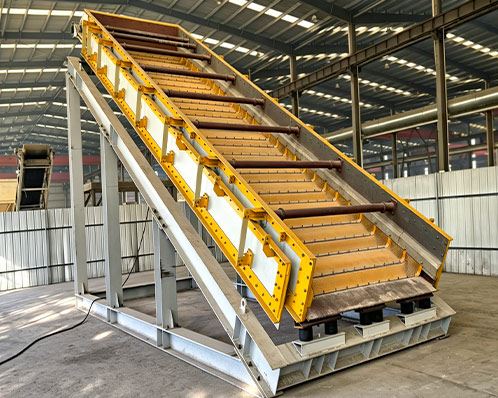

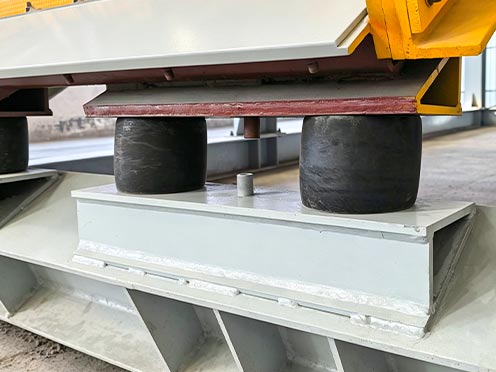

फ़्लिप फ़्लो स्क्रीन संरचना

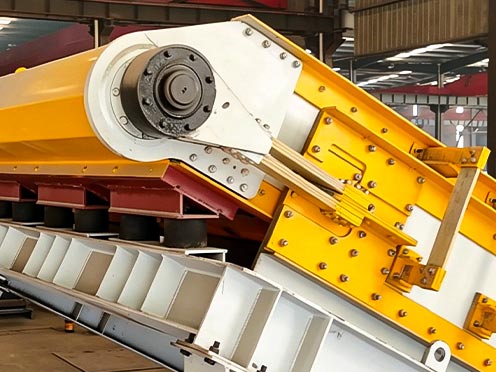

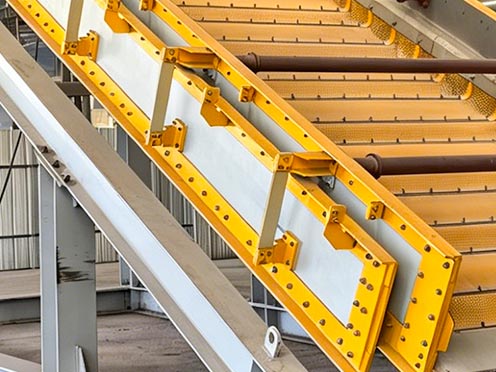

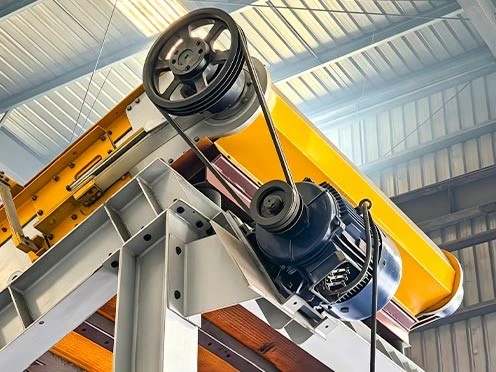

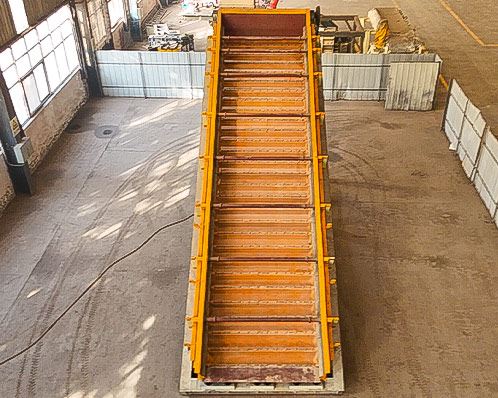

फ़्लिप फ़्लो स्क्रीनविवरण
फ़्लिप फ़्लो स्क्रीनविशेषताएँ
मजबूत अवरोधरोधी क्षमता
फ्लिप फ्लो स्क्रीन के उद्भव का यह प्राथमिक कारण है। तीव्र तनाव और विश्राम गतिविधियाँ इसे गीली और चिपचिपी सामग्रियों को संभालने में सक्षम बनाती हैं जिन्हें सामान्य कंपन स्क्रीन संभाल नहीं सकती हैं, इस प्रकार स्क्रीन जाल क्लॉगिंग की समस्या हल हो जाती है।
अत्यंत उच्च स्क्रीनिंग दक्षता
जिन सामग्रियों की स्क्रीनिंग करना मुश्किल है, उनके लिए स्क्रीनिंग दक्षता आम तौर पर सामान्य कंपन स्क्रीन की तुलना में 30% अधिक होती है, जो वांछित कण आकार के उत्पादों को प्रभावी ढंग से अलग करती है।
उच्च लोच स्क्रीन जाल
स्क्रीन जाल उच्च लोच और उच्च लचीलापन पॉलीयूरेथेन सामग्री से बना है। इसे काफी बढ़ाया, हिलाया और पलटा जा सकता है। इसमें थकान प्रतिरोधी, खिंचाव प्रतिरोधी, और कठोर और गीली कामकाजी परिस्थितियों में स्थिर जीवनकाल होने की विशेषताएं हैं।
सुचारू संचालन
यद्यपि स्क्रीन जाल तीव्रता से चलता है, स्क्रीन बॉक्स का मुख्य भाग लगभग स्थिर रहता है। इसके परिणामस्वरूप नींव या फर्श के गतिशील भार पर बहुत कम प्रभाव पड़ता है, जो कारखाने की इमारत की ऊपरी मंजिलों पर स्थापना के लिए अनुकूल है, और परिचालन शोर भी कम करता है।
पूरी तरह से संलग्न और पर्यावरण के अनुकूल डिजाइन
उपकरण को संपूर्ण रूप से धूलरोधी कवर से सुसज्जित किया जा सकता है, जो धूल के रिसाव को प्रभावी ढंग से रोकता है। साथ ही, उच्च नमी सामग्री वाली और चिपकने की संभावना वाली सामग्री, जैसे कि निर्माण अपशिष्ट, को संभालते समय, पूर्ण घेरा लीचेट के प्रसार को रोक सकता है और सामग्री के छींटे के नुकसान को कम कर सकता है।
चरम स्थितियों के लिए उपयुक्त
विशेष रूप से अत्यधिक नमी वाली सामग्री जैसे उच्च नमी सामग्री वाला स्वच्छ कोयला, कोयला कीचड़, मिट्टी, कीचड़ और घरेलू अपशिष्ट के लिए डिज़ाइन किया गया है।
अपनी आवश्यकताएं जमा करें और अपने प्रोजेक्ट के बारे में हमारे किसी तकनीकी इंजीनियर से बात करें।
सर्वश्रेष्ठ मूल्य के लिए हमसे संपर्क करें
फ़्लिप फ़ो स्क्रीन अनुप्रयोग
फ्लिप फ्लो स्क्रीन मुख्य रूप से औद्योगिक परिदृश्यों में लागू की जाती है जहां स्क्रीनिंग दक्षता की अत्यधिक मांग होती है और भौतिक गुण कठोर होते हैं:
| कोयला उद्योग |
This is the largest application field for the flip flow screen, used for the dehydration and classification of fine coal, medium coal, and coal sludge with high moisture content (>10%). |
|
खनिज प्रसंस्करण उद्योग |
लौह अयस्क, बॉक्साइट, तांबा अयस्क, आदि की गीली चयन प्रक्रियाओं में वर्गीकरण, डीवाटरिंग और डीस्लिमिंग। |
|
भवन निर्माण सामग्री उद्योग |
रेत और बजरी की गीली स्क्रीनिंग और वर्गीकरण, क्वार्ट्ज रेत की निर्जलीकरण, चूना पत्थर की स्क्रीनिंग। |
|
पर्यावरण संरक्षण उद्योग |
कीचड़ उपचार, ठोस अपशिष्ट स्क्रीनिंग, पुनर्नवीनीकरण समुच्चय प्रसंस्करण। |
|
रसायन एवं खाद्य उद्योग |
कुछ प्रक्रिया चरण जिनमें गीले और चिपचिपे पाउडर या कणों को संभालने की आवश्यकता होती है। |
अपना उत्पाद ढूंढने में असमर्थ?
यदि आपका उत्पाद यहां सूचीबद्ध नहीं है, तो कृपया यह जानने के लिए हमसे संपर्क करें कि क्या EXCT Flip Fow स्क्रीन आपके एप्लिकेशन के लिए सही समाधान है या नहीं।
याद रखें कि यदि आवश्यक हो तो आप उत्पाद परीक्षण का अनुरोध भी कर सकते हैं।

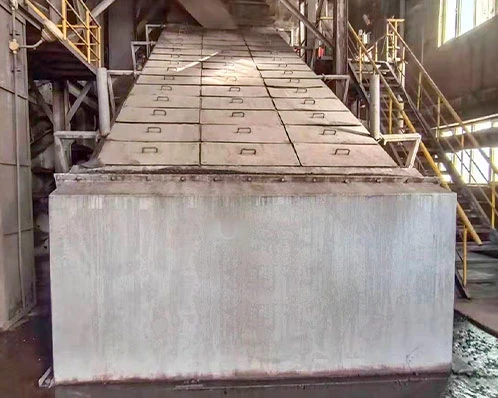

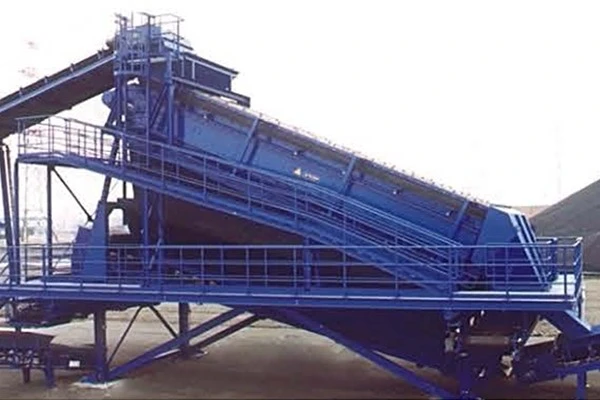

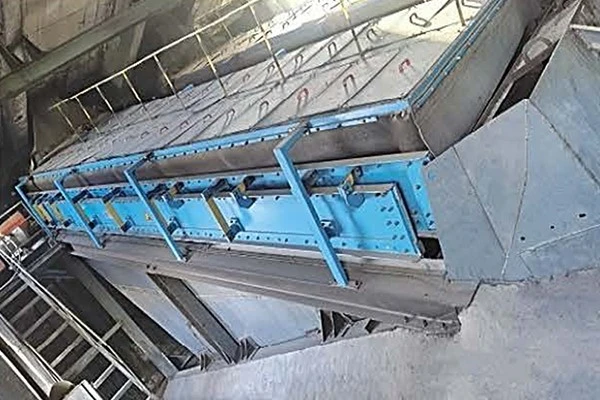

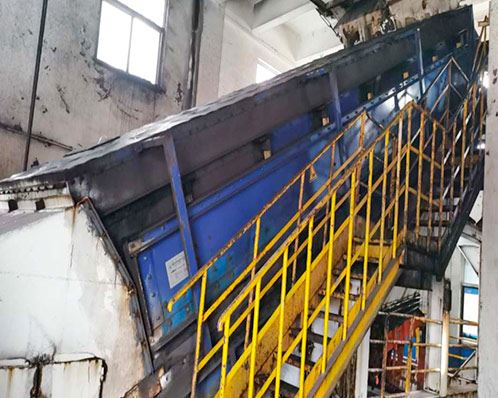

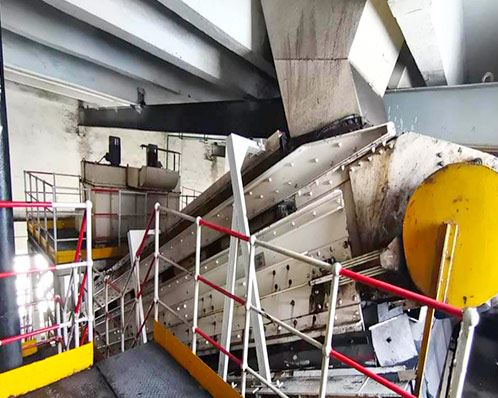

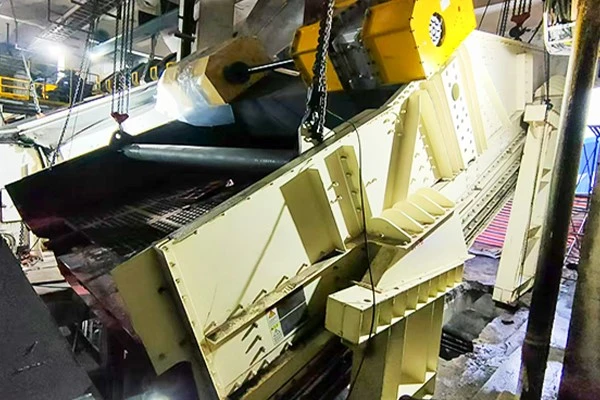

साइट पर फ़ॉउ स्क्रीन फ़्लिप करें
कोयला रसायन उद्योग में अनुप्रयोग: यह अल्ट्रा{0}उच्च - क्षमता वाले उद्योगों, जैसे कोयला रसायन उद्योग, जहां स्क्रीनिंग त्रिज्या 12 मिमी है, के लिए बारीक स्क्रीनिंग में तकनीकी चुनौतियों का समाधान करता है। ऐसे मामलों में जहां 90% से अधिक सामग्री अल्ट्रा{5}उच्च{6}}क्षमता स्क्रीनिंग में स्क्रीन पर बरकरार रहती है, इसे हेनान यिमा गैसीफिकेशन और झिंजियांग गुआंगहुई न्यू एनर्जी में लागू किया गया है, जो स्क्रीनिंग कार्यों को सफलतापूर्वक हल कर रहा है जो कंपन फ्लिप फ्लो स्क्रीन पूरा नहीं कर सका।
कोयला उद्योग में अनुप्रयोग: यह महीन, नम और चिपचिपे कोयला कणों की स्क्रीनिंग की तकनीकी चुनौतियों का समाधान करता है। 3 मिमी जितनी छोटी स्क्रीनिंग रेंज के साथ, इसे राज्य ऊर्जा समूह की वानली नंबर 1 खदान और लिजियाहाओ कोयला खदान में लागू किया गया है। यह उपकरण चिपचिपे और महीन कोयले के कणों को संभालने में सक्षम है, जो उच्च स्क्रीनिंग दक्षता और परिशुद्धता प्रदान करता है, जिसकी पोस्ट स्क्रीनिंग उपकरण तुलना नहीं कर सकते।
अन्य औद्योगिक अनुप्रयोग: समुच्चय और अलौह धातु जैसे उद्योगों में, विशेष रूप से समुच्चय उद्योग में, 3 - 5मिमी नम और चिपचिपी सामग्री की स्क्रीनिंग एक चुनौती बनी हुई है। मैकेनिकल फ्लिप फ्लो स्क्रीन के अनुप्रयोग से इस उद्योग की समस्या का समाधान होगा और इसके विकास को बढ़ावा मिलेगा।
अपनी आवश्यकताएं जमा करें और अपने प्रोजेक्ट के बारे में हमारे किसी तकनीकी इंजीनियर से बात करें।
सबसे उपयुक्त उत्पाद समाधान और कोटेशन निःशुल्क प्राप्त करें!!!
सामान्य तकनीकी विशिष्टताएँ
सर्वोत्तम कॉन्फ़िगरेशन प्रदान करने और आपकी सभी आवश्यकताओं को पूरा करने के लिए प्रत्येक एप्लिकेशन सामग्री के लिए EXCT Flip Fow स्क्रीन को अनुकूलित किया गया है। अधिक कॉन्फ़िगरेशन के लिए कृपया हमारे तकनीकी इंजीनियरों से संपर्क करें।
|
नमूना |
स्क्रीन स्पेक डब्ल्यू*एल (m) |
स्क्रीन क्षेत्र (㎡) |
मेषआकार (मिमी) |
पेंच का झुकाव कोणen सतह ( डिग्री ) |
खिलानाSआकार (मिमी) |
शक्ति (किलोवाट) |
हैंडलिंगCक्षमता (t/h ) |
|
एमएफएफ2.0-6.30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
80 से कम या उसके बराबर |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
ऊपरी स्क्रीन 14－30 निचली स्क्रीन 3－13 |
20－30 |
80 से कम या उसके बराबर |
37 |
350－650 |
|
एमएफएफ2.2-7.56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
80 से कम या उसके बराबर |
37 |
250－500 |
|
2MFF2.2-7.56 |
2.2×7.56 |
33.2 |
ऊपरी स्क्रीन 14－30 निचली स्क्रीन 3－13 |
20－30 |
80 से कम या उसके बराबर |
45 |
450－750 |
|
एमएफएफ2.2-8.82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
80 से कम या उसके बराबर |
37 |
250－600 |
|
2MFF2.2-8.82 |
2.2×8.82 |
38.8 |
ऊपरी स्क्रीन 14－30 निचली स्क्रीन 3－13 |
20－30 |
80 से कम या उसके बराबर |
45 |
500－900 |
|
एमएफएफ2.6-8.82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
100 से कम या उसके बराबर |
37 |
350－750 |
|
2MFF2.6-8.82 |
2.6×8.82 |
45.8 |
ऊपरी स्क्रीन 14－30 निचली स्क्रीन 3－13 |
20－30 |
100 से कम या उसके बराबर |
45 |
650－1100 |
|
एमएफएफ3.0-8.82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
100 से कम या उसके बराबर |
45 |
400－950 |
|
2MFF3.0-8.82 |
3.0X8.82 |
52.8 |
ऊपरी स्क्रीन 14－30 निचली स्क्रीन 3－13 |
20－30 |
100 से कम या उसके बराबर |
75 |
800－1400 |
फ़्लिप फ़ो स्क्रीन सेवा
परियोजना व्यवहार्यता रिपोर्ट
साइट डिज़ाइन और योजना
मॉडल चयन और प्रस्ताव
मॉडल चयन गणना
3डी मॉडलिंग और चित्र
सिविल डिज़ाइन
स्थापना और कमीशनिंग
दूरस्थ निदान
प्रशिक्षण सेवा
रखरखाव कार्यक्रम
