थोक सामग्री हैंडलिंग के लिए खड़ी इनक्लाइन नालीदार साइडवॉल बेल्ट कन्वेयर

खड़ी झुकाव वाली नालीदार साइडवॉल बेल्ट कन्वेयर साइडवॉल और क्लीट से बनी संरचना को अपनाती है। इसमें सरल संरचना, विश्वसनीय संचालन और साधारण बेल्ट कन्वेयर के सुविधाजनक रखरखाव के फायदे हैं। साथ ही, यह बड़े झुकाव (0-90 डिग्री लंबवत) परिवहन प्राप्त कर सकता है। संरचना कॉम्पैक्ट है, कम जगह घेरती है, और बड़े झुकाव (या ऊर्ध्वाधर) परिवहन के लिए एक आदर्श उपकरण है।

यह कोयला, बिजली और धातु विज्ञान जैसे उद्योगों में कुचले हुए पत्थर, चूना पत्थर, पापी रेत पाउडर और अनाज जैसी दानेदार सामग्री के परिवहन के लिए उपयुक्त है। उच्च तापमान, अम्ल, क्षार, तेल, या कार्बनिक विलायक जैसे घटकों वाली सामग्रियों के परिवहन के लिए, विशेष किनारे वाले संलग्न कन्वेयर बेल्ट की आवश्यकता होती है।

इसके अलावा, प्रक्रिया लेआउट आवश्यकताओं के अनुसार, अलग-अलग ऊपरी और निचले क्षैतिज खंडों को क्षैतिज और ऊर्ध्वाधर लिफ्टिंग दोनों के साथ निरंतर एकल मशीन परिवहन प्राप्त करने के लिए डिज़ाइन किया जा सकता है, जिससे यह क्षैतिज परिवहन और ऊर्ध्वाधर लिफ्टिंग के लिए बहु-मशीन लिंकेज मैकेनिकल सिस्टम के लिए एक आदर्श वैकल्पिक उपकरण बन जाता है।





खड़ी झुकाव वाले नालीदार साइडवॉल बेल्ट कन्वेयर की संरचना फ्लैट रबर परिवहन बेल्ट के दोनों किनारों पर स्वतंत्र रूप से विस्तार योग्य रबर नालीदार "स्कर्ट" संलग्न करना है। इन स्कर्टों के बीच, हॉपर बनाने के लिए कुछ ताकत और लोच वाले क्लीट्स जुड़े होते हैं, जो हॉपर के भीतर सामग्रियों के निरंतर परिवहन को सक्षम करते हैं।

इसका कार्य सिद्धांत अपेक्षाकृत सरल है। इसमें मुख्य रूप से दो चरण होते हैं: आरोही चरण और क्षैतिज चरण। आरोही चरण में, कन्वेयर बेल्ट सामग्री ले जाती है और प्रारंभिक स्थिति से ऊपर की ओर बढ़ती है। पूरी प्रक्रिया के दौरान, कन्वेयर बेल्ट मुड़ी हुई अवस्था में होती है, और सामग्री को तेजी से उठाने से, एक उच्च कोण झुका हुआ विमान बनता है। फिर, सामग्रियों को क्षैतिज चरण में स्थानांतरित किया जाता है और गंतव्य तक भेजे जाने तक क्षैतिज दिशा में आगे बढ़ना जारी रहता है।

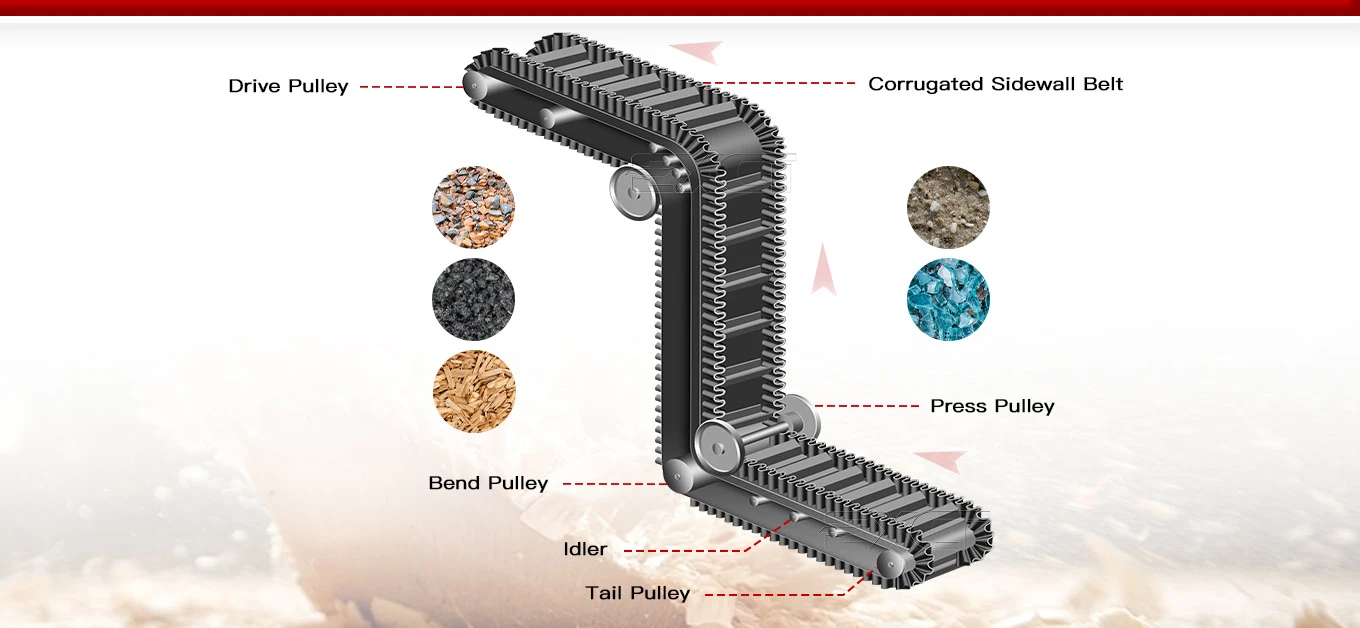

बेहतर लोडिंग और अनलोडिंग स्थिति प्राप्त करने के लिए, यह मशीन "Z" आकार का लेआउट अपनाती है। यह एक ऊपरी क्षैतिज खंड, एक निचले क्षैतिज खंड और एक झुके हुए खंड से सुसज्जित है। सामग्री को निचले क्षैतिज खंड में लोड किया जाता है और ऊपरी क्षैतिज खंड में अनलोड किया जाता है। ऊपरी क्षैतिज खंड और झुके हुए खंड के बीच का कनेक्शन एक उत्तल चाप आकार के फ्रेम द्वारा बनाया जाता है, जबकि निचले क्षैतिज खंड और झुके हुए खंड के बीच का कनेक्शन एक अवतल चाप आकार के फ्रेम द्वारा प्राप्त किया जाता है ताकि कन्वेयर बेल्ट का एक सुचारू संक्रमण सुनिश्चित किया जा सके।



• ऊपरी क्षैतिज खंड:अलग-अलग डिस्चार्ज ऊंचाई की आवश्यकताओं को पूरा करने के लिए, हेड फ्रेम को कम {{0} हेड फ्रेम (हेड फ्रेम ऊंचाई एच {{1} मिमी), एक चीनी शैली हेड फ्रेम (हेड फ्रेम ऊंचाई एच {{3} मिमी), और उच्च {{4} हेड फ्रेम (हेड फ्रेम ऊंचाई एच {{5} मिमी) में विभाजित किया गया है। तदनुरूप, ऊपरी क्षैतिज खंड में, कम {7}प्रोफ़ाइल उत्तल चाप अनुभाग मशीन फ्रेम और कम {8}प्रोफ़ाइल मध्य फ्रेम पैर (हेड फ्रेम ऊंचाई एच {{9}मिमी के साथ मेल खाता है), चीनी - शैली उत्तल चाप अनुभाग मशीन फ्रेम और चीनी {11} शैली मध्य फ्रेम पैर (हेड फ्रेम ऊंचाई एच {12}मिमी के साथ मेल खाता है), उच्च {13}प्रोफ़ाइल उत्तल चाप अनुभाग मशीन फ्रेम और क्रमशः उच्च प्रोफ़ाइल मध्य फ्रेम पैर (हेड फ्रेम ऊंचाई एच 0=1600 - 2000 मिमी से मेल खाते हुए) का उपयोग किया जाता है।
• झुका हुआ अनुभाग:भले ही ऊपरी क्षैतिज खंड कम {{0}प्रोफ़ाइल, चीनी शैली, या उच्च प्रोफ़ाइल मध्य फ्रेम पैर का उपयोग करता है, झुका हुआ अनुभाग कम प्रोफ़ाइल मध्य फ्रेम पैर का उपयोग करता है। जब कन्वेयर का झुकाव कोण 45 डिग्री से अधिक या उसके बराबर हो, तो टाइप II कम {{6}प्रोफ़ाइल मध्य फ्रेम पैरों की सिफारिश की जाती है।
• निचला क्षैतिज खंड:निचला क्षैतिज अनुभाग कम {{0}प्रोफ़ाइल मध्य फ़्रेम लेग का उपयोग करता है।

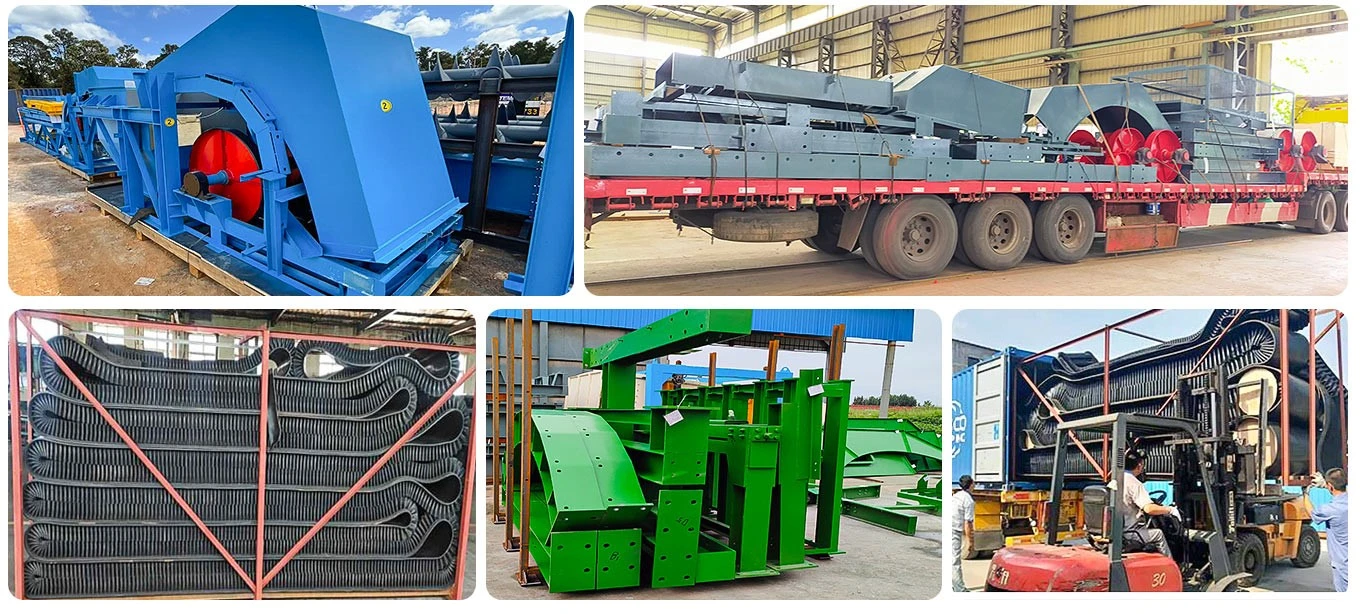

गुणवत्ता शिल्प कौशल से शुरू होती है और वितरण के माध्यम से हासिल की जाती है। हम प्रत्येक कारखाने में तैयार उत्पाद को सख्ती से उच्च मानकों और सख्त आवश्यकताओं के साथ पैक करते हैं। सुरक्षा की कई परतों और लक्षित सुदृढीकरण के माध्यम से, हम परिवहन के दौरान क्षति के जोखिम को कम करते हैं। विवरण के प्रति यह समर्पण पूरी तरह से यह सुनिश्चित करने के लिए है कि आपको जो प्राप्त होता है वह न केवल उच्च गुणवत्ता वाला उत्पाद है, बल्कि हमारी लगातार विश्वसनीय प्रतिबद्धता भी है।

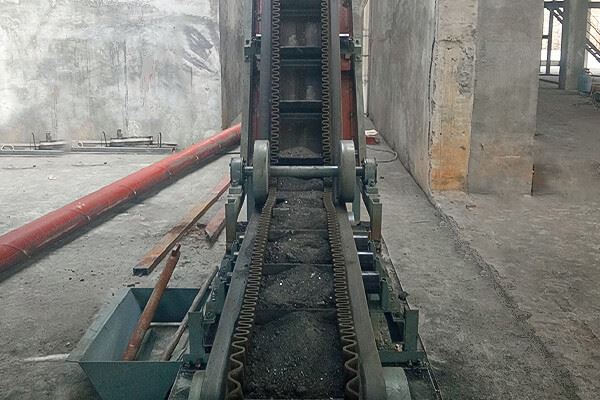

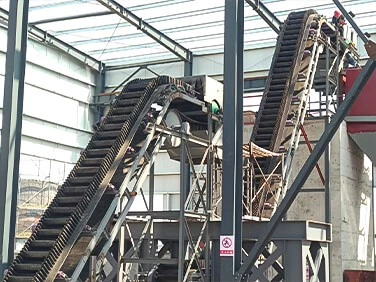

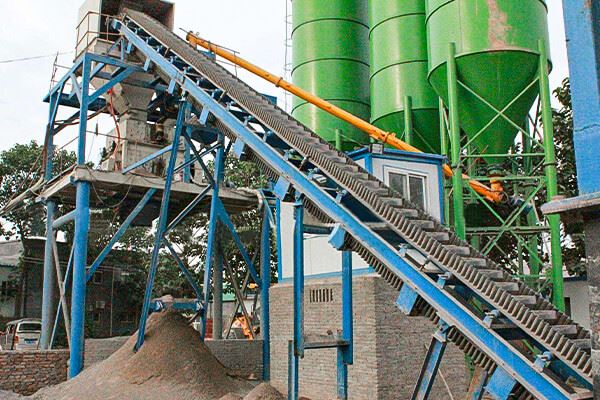

खड़ी झुकाव वाली नालीदार साइडवॉल बेल्ट कन्वेयर का उपयोग कोयला, कोक, रेत और बजरी, समुच्चय, रेत, कुचले हुए कांच, डामर कच्चे माल, पत्थर, उर्वरक, चूना, आदि जैसे थोक सामग्रियों के लिए किया जा सकता है।





बेल्ट की चौड़ाई (मिमी)	साइडवॉल की ऊंचाई (मिमी)	क्लीट स्पेसिंग (मिमी)	झुकाव कोण
			30 डिग्री	35 डिग्री	40 डिग्री	45 डिग्री	50 डिग्री	55 डिग्री	60 डिग्री	65 डिग्री	70 डिग्री	75 डिग्री	80 डिग्री	85 डिग्री	90 डिग्री
			क्षमता(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
